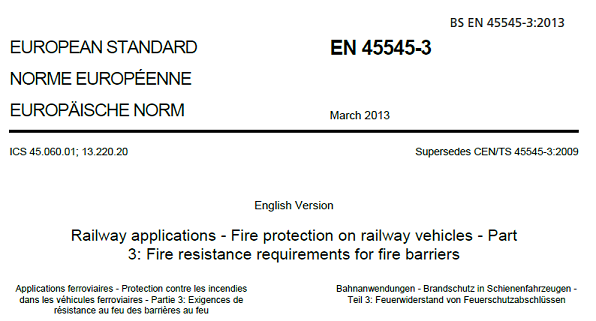

变压器产品要执行EN45545-3耐火极限测试(EN 45545-3防火屏障的耐火极限要求 Fire resistance requirements for fire barriers),一般要求符合E15完整性要求。Fire resistance of fire barriers meet the classifications EN 45545-3 E30 and EI15.那么变压器如何备样呢?南京睿督公司提供专业指导025-86583475
一般情况下,建议将变压器产品固定在1m*1m及以上的金属板上,然后针对整个构件执行EN45545-3耐火极限测试(标准炉测试或小炉参考性测试)。至于金属板的选择,需要和客户端沟通协商,推荐采用钢板2-3毫米比较保险,当然有些情况下,2mm的铝合金板也是承受住15分钟的完整性。如果超过15分钟的话,铝板有可能出现熔化而导致整体构件坍塌。
由于变压器本身具有一定重量,一定需要使用螺栓紧紧固定在金属板上。另外,将变压器固定在金属板上的同时,也需要注意缝隙处最好采用防火胶进行封堵,保证耐火极限过程中,不会有火焰从缝隙中窜出。
EN 45545-3 E15完整性要求
要求在耐火极限测试的15分钟内,试件背火面未见持续火焰,未出现贯穿性裂缝,试件未失去耐火完整性。
变压器EN 45545-3耐火测试- 测试受火面
一般将变压器主体作为背火面,另一侧端子尾部作为受火面。
EN 45545-3耐火极限测试 – 评估参数
完整性Integrity criterion E
隔热性Insulation criterion I
辐射性Radiation criterion W
变压器产品耐火极限性- 常见指标要求
根据EN 45545-3标准(也可参考DIN 4102-8)进行小炉参考性试验,以确定整体部件的对火的反应,根据EN 1363-1标准的温度-时间曲线(ETK),至少满足15分钟的完整性要求,即E15。
相关标准
EN 45545-1 铁路运用-铁路车辆防火-通则
EN 45545-2 材料和构件的防火性能要求
EN 45545-3 材料的耐火测试要求
EN 45545-4 铁路机车车辆设计的消防安全要求
EN 45545-5 消防电气设备的安全要求
EN 45545-6 消防监督和管理系统
EN 45545-7 易燃液体和可燃气体设施的消防安全要求
