欧标EN13501-1和国标GB8624防火等级的测试都涉及到一个很关键的测试便是SBI单体燃烧试验。今天就为大家介绍下什么叫做SBI?
SBI(Single Burning Item)单体燃烧试验主要涉及到的标准为EN13823(EN13501-1),GB/T20284(GB8624)等。
SBI单体燃烧试验原理
将由两个成直角的垂直翼组成的试样暴露于试验设备的主燃烧器产生的火焰中,火焰由丙烷气体燃烧产生,通过砂盒燃烧器产生30.7±2.0kW的热输出,试样的燃烧性能通过20min的试验过程来进行评估。通过测量记录试验期间氧气浓度的变化,以及管道中烟气流量、CO2浓度、压力差等指标,计算得到某一时刻的热释放速率HRR和产烟率SPR,进而得出THR、FIGRA、TSP、SMOGRA等指数,这些指数用于进行材料的燃烧性能分级。

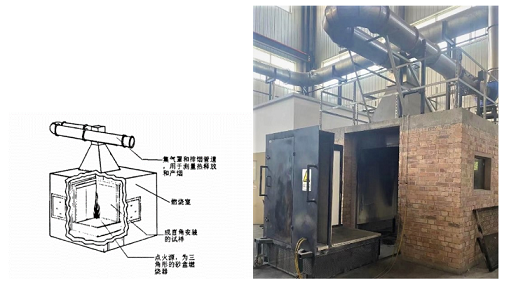

试验设备
■ 建筑材料单体燃烧测试仪
■ 含燃烧室(室内约长3.0m*宽3.0m*高2.4m);
■ 安装试样的小推车(在燃烧室中可自由推入推出);
■ 集气罩(用于收集燃烧产生的气体);
■ 排烟管道(且其中布置了有热电偶、气体取样探头、光接收器的综合测量区);
■ 两个燃烧器(主燃烧器位于小推车的底板上,辅助燃烧器位于燃烧室室内固定的框架柱上)等。
SBI单体燃烧试试样
试样(含基材)由长翼和短翼组成。长翼尺寸约1000*1500mm,短翼尺寸约495*1500mm,厚度不得超过200mm。对于尺寸不足的试样,可以采取横向拼接或纵向拼接等方式。管状材料在标准附录H中有详细要求,有兴趣可查阅GB/T 20284。
试样翼在试验设备小推车上的安装时应注意,试样的底边应与小推车底板上的U型卡槽相靠,试样顶部和底部应夹紧,保持竖直不倾斜。下图为平板状试样和管状试样的安装示意图:
SBI单体燃烧试结果评定
在0~1560s的试验期间内,设备的数据采集系统每隔3秒记录一次"原始"数据,并进行计算处理得出我们需要的性能参数。
最终,实验结果可根据燃烧分级标准GB 8624要求或者EN 13501-1标准进行评判:
GB 8624-2012燃烧性能等级划分
GB 8624-2012标准将材料划分为四个等级:A,B1,B2,B3。A级-不燃材料,B1-难燃材料,B2-可燃材料,B2-易燃材料。
GB 8624-2012一般材料防火等级测试标准
A级: 根据GB/T 5464、GB/T 14402及GB/T 20284标准进行测试并符合要求。
B1级: 根据GB/T 20284及GB/T 8626标准进行测试并符合要求。
B2级: 根据GB/T 20284及GB/T 8626标准进行测试并符合要求。
B3级: 根据GB/T8626标准进行测试但不符合要求。
EN 13501-1防火等级划分
燃烧防火等级A1、A2、B、C、D、E、F或A1fl、A2fl、Bfl、Cfl、Dfl、Efl、Ffl或A1L、A2L、BL、CL、DL、EL、FL七个级别;
产烟附加等级s1、s2、s3;
燃烧滴落物/微粒的附加等级d0、d1、d2
一般建材EN13501-1防火等级测试标准
EN 13501-1 A1级:根据EN ISO 1182及EN ISO 1716标准进行测试并符合要求。
EN 13501-1 A2级:根据EN ISO 1182、EN ISO 1716及EN ISO 13823标准进行测试并符合要求。
EN 13501-1 B、C、D级: 根据EN ISO 13823、EN ISO 11925-2标准进行测试并符合要求。
EN 13501-1 E级:根据EN ISO 11925-2标准进行测试并符合要求。
EN 13501-1 F级:根据EN ISO 11925-2标准进行测试但不符合要求。
参考标准链接
2018版EN13501-1 https://www.fire-test.cn/newsinfo/2319002.html
EN ISO 13823 https://www.fire-test.cn/newsinfo/2319098.html
GB8624-2012防火等级 https://www.fire-test.cn/newsinfo/2506177.html
